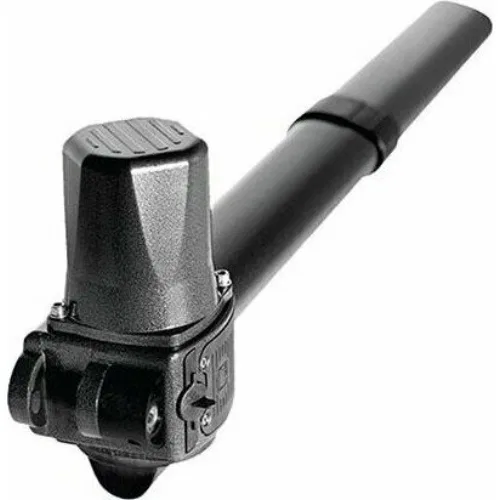

Привод 230 В линейный, самоблокирующийся для левой створки CAME 001KR310S (КАМЕ)

Линейный привод CAME KR310S предназначен для автоматизации распашных ворот и используется в составе системы управления воротами. Модель работает от электропитания 230 В и рассчитана на эксплуатацию в различных погодных условиях благодаря предусмотренным защитным решениям. Подходит для установки на створки с определенными максимальными параметрами по ширине и массе, обеспечивая перемещение створки в рабочем цикле.

Привод выполнен с ориентацией на установку для левой створки (в зависимости от выбранной стороны монтажа). Это важно при проектировании автоматики, так как корректное определение стороны открывания влияет на настройку и дальнейшую работу исполнительного механизма.

Устройство обеспечивает плавное перемещение створки при работе привода и предназначено для надежной ежедневной эксплуатации.

• Линейный механизм, разработанный для автоматизации распашных ворот средних размеров.
• Самоблокирующаяся работа для поддержания положения створки в закрытом состоянии.
• Встроенная система разблокировки для проведения операций обслуживания и действий при необходимости ручной разблокировки.
• Поддержка эксплуатации в режиме с рассчитанной интенсивностью использования.

Технические параметры модели подобраны для работы с распашными воротами и включают ключевые показатели по грузоподъемности, питанию и условиям окружающей среды.

• Макс. ширина створки: 3 м.
• Макс. масса створки: 800 кг.
• Макс. значение "С": 60 мм.
• Класс защиты (IP): 54.
• Напряжение электропитания блока управления: 230 В.
• Макс. потребляемый ток двигателя: 1,1 A.
• Мощность: 130 Вт.
• Время открывания на 90°: 22 с.
• Интенсивность использования: 30 %.
• Толкающее усилие: 400–3000 Н.
• Диапазон рабочих температур: от -20 до +55 °C.
• Термозащита двигателя: 150 °C.
• Напряжение электропитания двигателя (50 Гц): 230 В.
• Тип привода: линейный.

Дополнительно по условиям применения отмечается необходимость наличия электромеханического замка для вариантов по массе и ширине створки, где это требуется.

Привод KR310S предназначен для установки на распашные ворота, когда необходимо организовать автоматическое открывание и закрывание створки с расчетными нагрузками. Он применяется в системах автоматизации ворот, где требуется согласование параметров створки, усилия и времени рабочего цикла.

• Для автоматизации распашных ворот средних размеров.
• Использование в составе комплекта автоматики для управления работой створки.
• Эксплуатация при температурах в указанном рабочем диапазоне и при обеспечении соответствующего уровня защиты.
• В случаях, когда предусмотрена зависимость от наличия электромеханического замка, установка должна выполняться с учетом этого требования.

Устройство должно быть установлено на конструктивную часть распашных ворот с корректной ориентацией для левой створки. Для стабильной работы автоматики важно обеспечить соответствие параметров створки допустимым значениям по ширине, массе и ограничению "С". После монтажа выполняется настройка системы управления воротами с учетом рабочего времени открывания и интенсивности использования.

• Проверяйте соответствие створки расчетным значениям макс. ширины и макс. массы.
• Используйте электромеханический замок там, где это требуется по условиям применения.
• Учитывайте класс защиты (IP 54) и работайте в допустимых температурных условиях.
• При обслуживании используйте предусмотренную систему разблокировки согласно регламенту.

Для корректной работы автоматики необходимо учитывать ограничения по максимальным параметрам створки. В таблице ограничений указано, что для значений по ширине створки, отмеченных символом "*", обязательно наличие электромеханического замка. Это требование важно для безопасной и стабильной эксплуатации в реальных условиях.

• Максимальные значения параметров должны соответствовать допустимым диапазонам.
• При применении режимов, отмеченных как требующие электромеханического замка, замок должен быть установлен.
• При эксплуатации соблюдайте допустимый температурный диапазон и требования к защите.

• Единица измерения: шт.
• Кратность упаковки: 1.
• Вес: 11,3 кг.
• Размеры упаковки: 240 × 140 × 620 мм.
